Los simuladores en electrónica

23 septiembre, 2013

Las disciplinas técnicas requieren de actividades prácticas para su correcta comprensión, es necesario, no solo estudio teórico, también un desarrollo práctico que permita asimilar por parte del alumno una comprensión total.  Los simuladores técnicos permiten cubrir parte de esta necesidad de una forma sencilla, desde el ordenador del propio estudiante podrá realizar una mayor cantidad de pruebas o ensayos de los que podría hacer en un laboratorio real. Por otro lado, un simulador no permitirá al alumno adquirir ciertas destrezas de montaje, instalación, mantenimiento, etc… que deberían de complementarse con otro tipo de actividades.

Los simuladores, no pretenden ser un sustituto de clases prácticas, sino un complemento que permitirá al alumno profundizar en detalle sobre aspectos técnicos que difícilmente podría conseguir de otra forma.

En las asignaturas de Electrónica Analógica o Digital, existe una gran variedad de simuladores comerciales capaces de representar con precisión lo que en un entorno real nos encontraríamos. Proteus de Labcenter Electronics, Electronic Workbench, Livewire, KiCad, Designworks, etc…  Durante el proceso de aprendizaje del alumno es importante trabajar con simuladores que representen fielmente el comportamiento real, pero más importante todavía hacerlo de una forma sencilla e intuitiva. Prescindir de componentes comerciales para utilizar componentes genéricos puede ser el mejor comienzo para el estudiante. Posteriormente, cuando se deba simular circuitos que han de montarse en un laboratorio es importante recurrir a los modelos comerciales, hasta llegar a ese punto hay que buscar las opciones más sencillas para el estudiante.

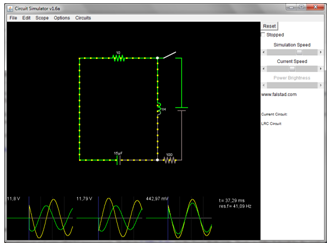

Como alternativa a los simuladores convencionales más conocidos, en este post quisiera hablar acerca del simulador de Paul Falstad:

http://www.falstad.com/circuit/

El simulador es una aplicación JAVA, lo que permite poder trabajar con él sin necesidad de tener que instalar ningún software. Además, posee una colección de circuitos ya diseñados para simularlos de forma inmediata y analizar los problemas más comunes tanto en electrónica analógica como digital.

La principal característica que tiene este simulador es su sencillez. Para añadir un componente al circuito se debe hacer clic con el botón derecho del ratón y aparecerá un menú como en la figura para seleccionar los distintos elementos disponibles. Algunos de los componentes más habituales, resistencias, condenadores, relés, etc… tiene una tecla de acceso rápido, “r”, “c”, “R”, que permite seleccionarlos directamente. Una vez seleccionado, sobre la zona de trabajo, se pulsa el botón izquierdo y se arrastra el ratón para colocarlo.

Se puede observar entre el listado de componentes que no existen dispositivos comerciales, todos ellos son componentes genéricos que pueden editarse posteriormente. Aunque esto sea una característica que resta profesionalidad al simulador, tiene la ventaja de hacerlo sencillo y funcional.

Una vez añadidos todos los componentes, debe cablearse el circuito (mediante la opción wire). Quizás esta sea una de las principales carencias del simulador, hay que ser muy estricto creando nodos en todos los puntos de conexión, de lo contrario aparecerán errores.

Por último, para poder ver resultados de la simulación, simplemente es necesario colocar el ratón encima del componente del que se quieren obtener medidas. En él, aparecerán todos los valores relacionados e incluso se tendrá la opción de poder representarlo gráficamente.

El simulador tiene otras opciones interesantes, poder exportar (Export) o importar (Import) circuitos, poder generar un enlace que llame al simulador y a un circuito específico (Export Link), poder regular la velocidad de simulación (Simulation Speed) y la sensibilidad de la corriente (Current Speed)

En definitiva, se trata de una sencilla aplicación que permitirá a los estudiantes poder practicar con los circuitos más comunes tanto en analógica como en digital. Si estos momentos estás estudiando alguna de estas dos asignaturas, trata de trabajar con él y comprobarás lo rápido y sencillo que puede resultar.

Post publicado por: Antonio Lacueva
