Informática

Especificación detallada de los Casos de Uso: UML

29 noviembre, 2013

Hace unas semanas hablábamos en este mismo blog de los tipos de relaciones en diagramas de casos de uso que nos ofrece UML, hoy nos vamos a centrar en las especificaciones detalladas de casos de uso o representaciones textuales, que aunque UML no las especifica directamente, se utilizan de forma habitual.

Partimos de la base de que los casos de uso son requisitos y más aún podríamos decir que son requisitos funcionales que nos indican que va a hacer el sistema. Muchas veces solemos caer en el error de vincular el modelo de casos de uso exclusivamente al diagrama, es decir a la representación gráfica (al dibujo) pues bien, los casos de uso son sobre todo documentos de texto. Con todo esto podemos decir que la especificación de casos de uso se centra en la escritura en vez del dibujo.

Los casos de uso se escriben con formatos diferentes dependiendo del nivel de detalle que queramos alcanzar. Los grados de formalidad con los que podemos escribir un caso de uso son:

  • Breve: Descripción en unas pocas líneas.
  • Informal: Varios párrafos en un estilo informal que cubren varios escenarios, entendiendo por escenario a una instancia de un caso de uso, una historia particular de uso del sistema.
  • Completo: El más elaborado, se trata de una descripción detallada con una plantilla.

En este artículo nos vamos a centrar en estos últimos, los casos de uso completos muestran más detalles y están estructurados, para ello vamos a seguir el formato de usescases.org que propone Craig Larman, a través de la siguiente plantilla:

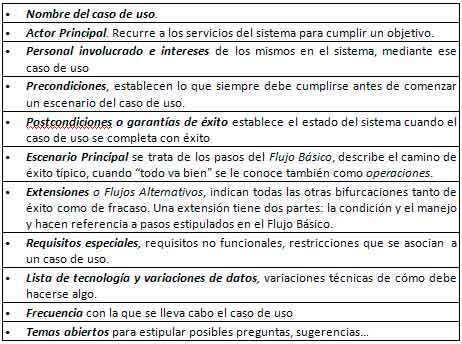

tabla casos de uso

También podríamos añadir otros aspectos como:

tabla casos de uso 2

Con todas estas secciones podemos especificar detalladamente los casos de uso de cualquier sistema, que nos pueden servir como fichas de especificación de requisitos funcionales del mismo, puesto que como hemos comentado anteriormente los casos de uso no dejan de ser requisitos funcionales (aunque no todos requisitos funcionales tienen por qué ser casos de uso).

Por último a modo de recomendación, es aconsejable escribir los casos de uso de una manera independiente de la interfaz o de otros detalles relacionados con la implementación, hay que escribirlos a nivel esencial para ello es bueno que nos centremos en el qué no en el cómo.


SEAS Estudios Superiores Abiertos. Solicita información.Si te ha gustado este artículo sobre UML, SEAS imparte formación relacionada para que puedas completar tu perfil profesional. Puedes solicitarnos información de nuestro Curso online de Análisis y Diseño Orientado a Objetos con UML.
